武漢格瑞斯自動切折燙一體機使用說明
第一章設備概述
一 、設備功用與適用范圍
1.設備型號：GRS-ZTY220
2.設備功用
可實現電池切邊、折邊、燙邊三工序一體完成
3.適用范圍
本機適用于尺寸：長*寬*高=（20-300）*（20-80）*（3.0-10）鋰電池電芯
二、設備工作原理及特點
1.設備組成：
切刀機構，夾具機構，夾具驅動機構，折邊機構，微調機構，機架機構，
電磁閥，PLC，人機界面，步進電機，交流電機，馬達驅動器，繼電器，光電開關
2.工作原理：
a．手動按鈕啟動，合并夾具檔邊，人工放置電池極片，并夾緊
b. 按下啟動按鈕，自動送料系統工作。
c. 切刀切去電池多余部分邊料。
d. 折料系統完成電池側邊折疊。
e. 加熱系統完成電池燙邊。
f. 完成以上工序后，自動送料系統返回原點。
g.人工取出電池，完成一個工作周期。
3.設備特點
采用滾輪式折邊結構簡單緊湊、性能穩定
能適用于不同規格的產品電池，且調整簡單方便，只需更換夾具及調整有關調節螺絲即可
切刀精度高，可達微小間隙切削，從而使切邊無毛刺；且使用壽命高，可重復修磨
可同時加工多個產品，生產效率高
產品定位夾具采用雙線性導軌際向，精度高、性能穩定，可達0.05MM以內
外形尺寸小，可節約空間：重量且有腳輪，搬運方便
采用鋁型材制作機架，外形漂亮；鈑金采用立體幾何設計，簡潔美觀
可采用電氣控制自動運行，調試時可用手動
三 設備尺寸
1200*700*900 MM
第二章 運行與操作
一、
控制面板操作
1、
操作面板的組成：
操作面板由
兩個調速器，兩個燙邊溫控器、
電源啟動按鈕、電源
停止按鈕、文本器組成。另外側邊有兩個自動啟動按鈕和機臺上一個急停按鈕
各部份功能介紹：
2．1兩個調速器：控制切刀馬達的運行速度，即切刀速度
2．2兩個溫控器：控制發熱體溫度，即燙邊溫度。
2．3電源啟動按鈕：此按扭為接通機器電源，電源接通后，其綠色指示燈會亮。
2．4電源停止按鈕：在“緊急狀況”下，按此按鈕切斷機器總電源
2. 5 兩個自動啟動按鈕：當文本面板切換到自動時，同時按下兩個自動按鈕，自動開始運行。
2. 6自動時，按下急停，所有動作停止，急停復位機臺進入手動狀態。
2. 7溫度控制器說明
溫度控制器用于控制加熱時的溫度，此溫度可根據需要設置，并可調節溫度的上下限，可設置上下限報警。正常情況下溫度控制器上電之后，溫度控制器有兩排液晶顯示，上面的一行PV是溫度感應器感應到的溫度，不加溫時顯示的是室溫。下面一行是設定的目標溫度SV。電源啟動之后就開始加熱，到達目標值后約一分鐘后溫度會穩定下來，上下偏差不會超過±2℃。溫度控制器設定的報警值為5℃，即超過目標溫度5℃或低于目標溫度5℃，溫度控制器就會報警，溫度控制器上的參數設定請參考溫度控制器說明。
2.8文本器：

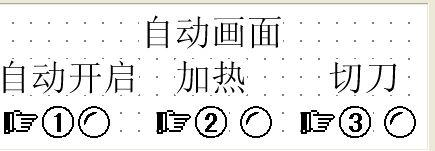

在此畫面按1號自動運行鍵啟動自動開啟狀態（再按回1號鍵切換手動狀態），按2號鍵發熱體開始加熱，按3號鍵切刀馬達開始工作，若溫控器到達了設定的溫度時，同時按側面的啟動按鈕開始自動運行。
注：按文本上下翻頁鍵可以進行頁面切換

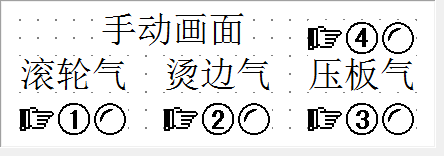

按1號按鈕打開滾動輪氣缸。按2號按鈕打開燙邊氣缸。3號4號鍵控制壓電芯上下氣缸工作.

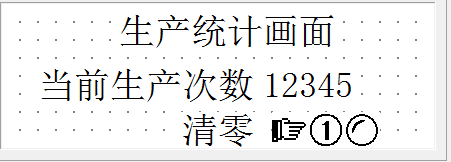

此畫面是顯示當前生產數量
按1號鍵可以清除當前的生產數量，生產可以可以重新計數。

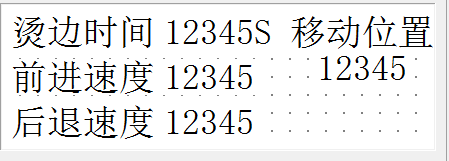

按面板SET鍵可以切換相應參數設定，在面板側鍵入設定的參數后，按ENT鍵確定輸入。
1燙邊時間：燙邊時間的基本單位是為秒
2前進后退速度：設定范圍為0～3500HZ
3移動位置：設定范圍為2800～3000.

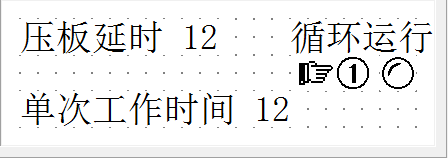

此畫面是設定電芯壓板下降氣缸延時時間.循環運行是設備出貨前調試使用.單次工作時間是顯示單次工作的時間.
注：上述可作參考，如有需要可以按照需求設置。
二、
各主要部分運行操作說明
1、
自動運行
1．1 接通氣路。
1．2 將機器的電源線接到AC200V電源，并檢查控制箱內的帶漏電空氣開關是否接通，一切就緒后，將操作面板上的
電源啟動按鈕按下，打開電源。
1．3將文本器切換到自動頁面，按下①自動，待溫度到達設定值后，夾好電池后，同時按側面兩個啟動按鈕開始自動工作。
第三章電氣控制
一、
電氣技術參數
額定電壓：AC220V
工作頻率：50HZ
總功率： 2.5KW
二、
電氣資料
1．
電控圖（見附錄二）
第四章 注意事項
1．本機只可在室內使用
2．周圍溫度-10℃～+40℃
3. 維修本機人員須有上崗資格
第五章 常見故障維修
|
故障現象 |
故障分析 |
處理方法 |
|
電源故障 |
電源電壓是否有投入 |
檢查電網電壓 |
|
檢查斷路器及保險盒 |
維修和更換 |
|
接觸器開關線路 |
檢查更換 |
|
系統無反應 |
溫度是否到達、感應開關是否到位。 |
檢查溫控系統及啟動開關 |
|
溫度不上升 |
溫控器是否正常 |
檢修或更換 |
|
線路故障 |
檢查維修 |
|
檢查發熱管是否損壞 |
壞：維修或更換 |
|
調速馬達 |
1馬達是否正常、
2 線路故障 |
1.檢修或更換
2.檢查維修 |
